Проходческий комбайн EBZ135-произведен XCMG GROUP, предназначен для разрушения горного массива, уборки и транспортировки разрушенной горной породы при проведении подготовительных горных выработок арочной, трапециевидной и прямоугольной формы сечением до 23 м2 в проходке, с углом наклона ±18°, по углю и смешанному забою с максимальным пределом прочности пород при одноосном сжатии до 70 МПа. Компоновка проходческого комбайна компактная, с низким уровнем центра тяжести, удобен в управлении превосходно работает по восстанию, уверенно разрушает крепкие породы.
Телескопический исполнительный орган с замкнутым контуром клиновых направляющих обеспечивает возможность забуривания режущей коронки в крепкую породу без перемещения машины и прикрывать помеху элекромагнита.
Технические характеристики EBZ135
|
Полная масса
|
40t
|
|
Габарить размеры комбайна,м
|
|
Длина,мм
|
8932
|
|
Ширина питателя,мм
|
2800
|
|
Ширина корпуса,мм
|
2205
|
|
Мак.высота режущей коронки при горизонтальном положении,мм
|
1862
|
|
Высота корпуса.мм
|
1545
|
|
Максимальная глубина вырубания ниже уровня почвы(телескопический/нетелескопический),мм
|
400 / 200
|
|
Дорожный просвет ,мм
|
180
|
|
Размах стрелы исполнительного органа
|
|
Мак. Высота вырубания (телескопический/нетелескопический),м
|
4.740/4.350
|
|
Мак. ширина вырубания(телескопический/нетелескопический),м
|
4.862 / 4.670
|
|
Сечение выработки(телескопический/нетелескопический), m2
|
23/20
|
|
Высота проходного окна конвейера в корпусе комбайна, мм
|
420
|
|
Мак.Твердость резца, Mпа
|
≤70/60
|
|
Преодолеваемый уклон,
|
±18°
|
|
Скорость движения, m/min
|
0 - 6
|
|
Давление на почву,Мпа
|
0.131
|
|
Общая мощность,кВт
|
210
|
|
Мощность электродвигателя режущего органа,кВт
|
135
|
|
Мощность двигателя насосной станции,кВт
|
75
|
|
Вольтаж, В
|
AC1140/660
|
|
Частота тока, Гц
|
50
|
|
Скорость оборота режущей коронки, r/min
|
38
|
|
Способность погрузочных звездочек. m³/min
|
4.32/звездочка
|
|
Вместимость бака гидроавлического,л
|
500
|
|
Давление гидравлической системы,bar
|
180
|
|
Ширина траки гусеничной, mm
|
520
|
|
Ширина гусеницы,мм
|
2200
|
|
Внешнее давление воды пулыверизаци,Мпа
|
Более 1.5
|
|
Внутренее давление воды пулыверизаци,Мпа
|
Более 3
|
|
Максимальный размер недемонтажи (длина х ширина х высота),м
|
3.53×1.354×1.38
|
|
Макс. вес недемонтажи,тн
|
5.46
|
 |
СИСТЕМА ЭЛЕКТРИЧКИ
|
 |

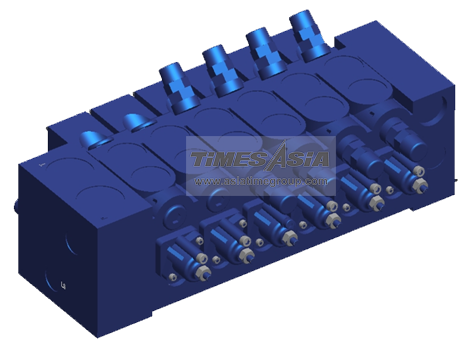

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
|
 |
ИСПОЛНИТЕЛЬНЫЙ ОРГАН
|
 |
ПИТАТЕЛЬ
|
 |

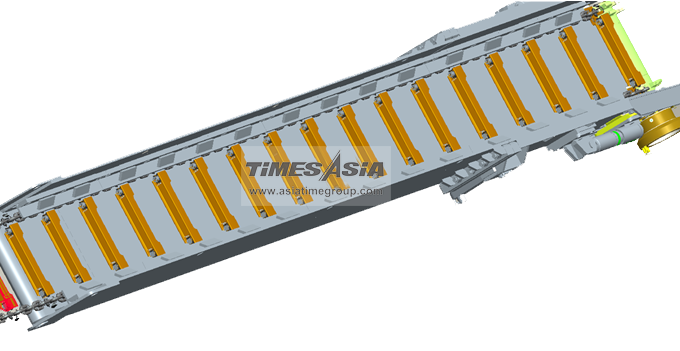

КОНВЕЙЕР
|
 |
ТЕЛЕЖКА ХОДОВАЯ
|
|
