Шинно-пневматические съемные баллоны являются эластичными фрикционными элементами, посредством которых производится сцепление ведущей и ведомой частей муфты и передача крутящего момента рабочему органу.Область применения шинно-пневматической муфты:
Муфты шинно-пневматические обжимного типа применяются для передачи крутящего момента на
буровом, нефтепромысловом и нефтеперерабатывающем оборудовании, а также в нефтехимическом, дорожно-строительном машиностроении и других отраслях.
Состав ШПМ:
Муфта шинно-пневматическая состоит из: наружного обода, фрикционных накладок, внутреннего барабана, съёмного резинокордного баллона, который, в свою очередь, состоит из каркаса из слоёв обрезиненного корда, резинового протектора, фрикционных накладок, ниппеля. Пример условного обозначения баллона шинно-
пневматического съёмного с размерами Д=3 00 мм, В 100 мм: МП 300х 100 ТУ 38.10489-87.
Краткое описание ШПМ:
Муфты шинно-пневматические обеспечивают возможность дистанционного управления, поглощение вибрации, значительное снижение шума, возможность включения (выключения) муфты на ходу, возможность изменения величины передаваемого крутящего момента путём регулирования давления в баллоне.
Баллон выполняет в шинно-пневматической муфте роль упругого элемента, посредством фрикционных накладок которого осуществляется соединение ведущей и ведомой частей муфты и передача крутящего момента рабочему органу.
Основные технические характеристики баллонов:
|
Обозначение
Баллона
|
Наружный диаметр,мм
|
Внутрений диаметр,мм
|
Ширина профиля,мм
|
Номинальный крутящий момент H.M(кгс м)
|
Максимальная частота вращения с(об/мин)
|
Масса,кг
(не более)
|
|
МП 300x100
|
393
|
302
|
115
|
1.96(200)
|
25(1500)
|
7
|
|
МП 500x125
|
650
|
504
|
152
|
5.3(540)
|
25(1500)
|
17.5
|
|
МП 700x200
|
882
|
708
|
245
|
19.4(1970)
|
16.6(1000)
|
46
|
|
МП 1070x200
|
1270
|
1078
|
245
|
50.5(5200)
|
8.3(500
|
68
|
|
МП 1070x200
Мод.Л-9
|
1234
|
|
248
|
50.5(5200)
|
8.3(500
|
65
|
Допустимость применения баллонов в шинно-пневматических муфтах новых машинных установок, кроме буровых установок, согласовывается с предприятием-изготовителем баллонов до утверждения проекта установки.
Основные параметры, характеристики и конструкция

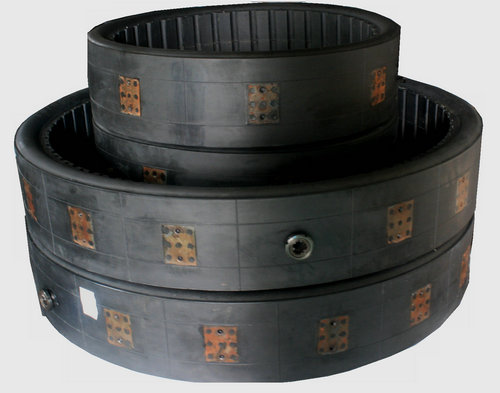

Баллоны представляют собой замкнутую кольцевую камеру овального поперечного сечения и состоят из следующих частей:
- внутренней полой резиновой камеры;
- каркаса, изготовленного из слоев обрезиненной кордной ткани;
- двух резиновых протекторов;
- одного или двух овальных ниппелей, расположенных на наружной поверхности баллона;
- стальных планок с двумя резьбовыми отверстиями в каждой, завулканизованных в массив наружного протектора.
Баллоны МПЗ00х100, МП500х125, МП700х200, МП1070х200 комплектуются съемными фрикционными накладками из асбестовой композиции шифра 135, закрепленными при помощи стальных валиков на внутреннем протекторе и теплоизоляционной прокладкой, расположенной между внутренним и протектором и фрикционными накладками.
В баллонах не допускается расслоение в каркасе, непривулканизация ниппелей к баллону, затекание резины в резьбовые отверстия планок и в отверстия под валики Фрикционных накладок. Баллоны должны быть герметичными.
Полный ресурс баллонов не менее
ШПМ З00х100 —8 500 ч.
ШПМ 500х125 — 1000 ч.
ШПМ 700х200 - 900 ч.
ШПМ 1070х200 — 900 ч.
Поверхность баллонов должна быть защищена от воздействия солнечных лучей и веществ, разрушающих резину (органических растворителей, минеральных масел, кислот, топлива, смазочных материалов).
Поставляется в основном в комплекте с накладками (тормозными колодками).
Балон ШПМ 1070 4066.43.026
Балон ШПМ 300 4066.40.026
Балон ШПМ 500 4066.41.026
Балон ШПМ 700 4066.42.026
Муфта ШПМ 1070х200 4066.43.025сб
Муфта ШПМ 1070х200 4066.43.040сб
Муфта ШПМ 1070х200 4066.43.045сб
Муфта ШПМ 300х100 4066.40.025сб
Муфта ШПМ 500х125 4066.41.025сб
Муфта ШПМ 500х125 4066.41.040сб
Муфта ШПМ 700х200 4066.42.025сб
Муфта ШПМ 700х200 4066.42.040сбКлапан разрядник 4062.71.080сб

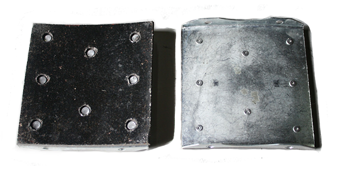

Колодки тормозные ШПМ-1070 4066.43.127сб
Колодки тормозные ШПМ-300 4066.40.127сб
Колодки тормозные ШПМ-500 4066.41.127сб
Колодки тормозные ШПМ-700 4066.42.127сб
