Установка гнб XCMG XZ320E. Усилие подачи и протяжки 32 тн.

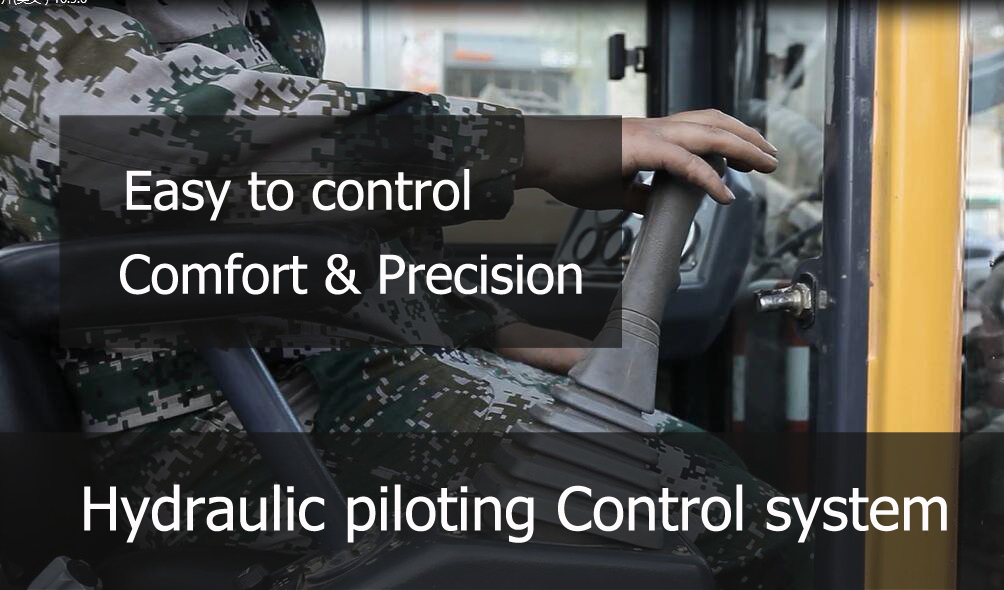

Самоходная, конпактная модульная конструкция, используется гидравлическая система управления с джойстиком, обеспечивающим комфотр,точность упарвления.
Представляет стабильное надежность и превосходное свойство. С помощью реечного привода, более возможно исполняет передачу усилие подачи и протяжки.
Мак.скорость подачи и протяжки составляется 30 м/мин, ускоряющая процесс бурения и экономит расходы. Турбино-напортный Двигатаетль CUMMINS.
Основные технические параметры и технология управления достигают европейского передового уровня CE.
Технические характеристики ГНБ XCMG XZ320E
Model
|
XZ320E
|
Стандартный двигатель
|
стандарный / модель
|
Cummins,Diesel / 6BTAA5.9-C205
|
Ном.мощность / вращение
|
153 kW / 2200 r/min
|
Мак.усилие двигателя
|
870 N.m /1400 r/min
|
Емкость бака топлива
|
240 L
|
Опционный двигатель
|
опционный / модель
|
Cummins,Diesel / QSB6.7-C220
|
Ном.мощность / вращение
|
164 kW / 2200 r/min
|
Мак.усилие двигателя
|
949 N.m /1500 r/min
|
Подача и тяга
|
Тип подачи и тяга
|
Зубчатая рейка
|
Мак.усилие подачи и тяга
|
345 kN
|
Скорость подачи и тяга
|
30 m/min
|
Обратное вращение
|
Тип обр.вращения
|
4 моторные приводы
|
Усилие шпинделя (max)
|
12600 N.m
|
Скоростьь шпинделя
|
0~140 r/min
|
Передвижение
|
Стальные гусеницы
|
С резиновыми накладками
|
Мак.скорость передвижения
|
2.2 km/h
|
Бурение
|

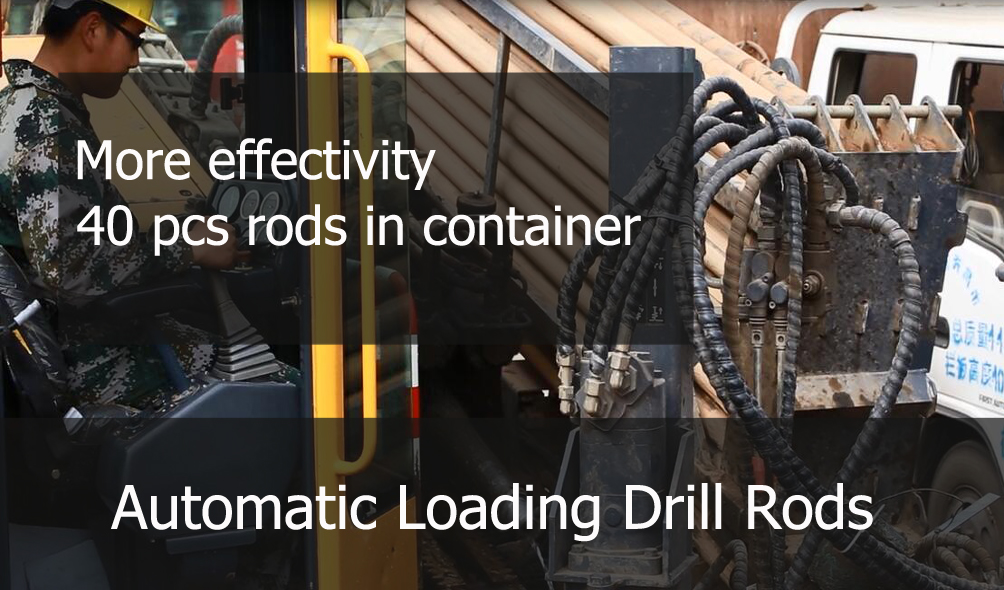

Тип загрузки и разгрузки штанг
|
автомат
|
Анкерная система
|
Автомат.гидро.
|
Буровая штанга
|
Ф73X3000mm
|
Угол забуривания
|
14~200
|
Насос раствора
|
Мак. поток
|
320 L/min
|
Мак.давление
|
80 bar
|
Габарит / масса
|
Без кабины, анкера и кассеты штанги
|
6200x2280x2450 mm /10500 kg
|
С кабиной, анкером и кассетой штанги
|
6500x2280x2450 mm /12000 kg
|
 |

|
