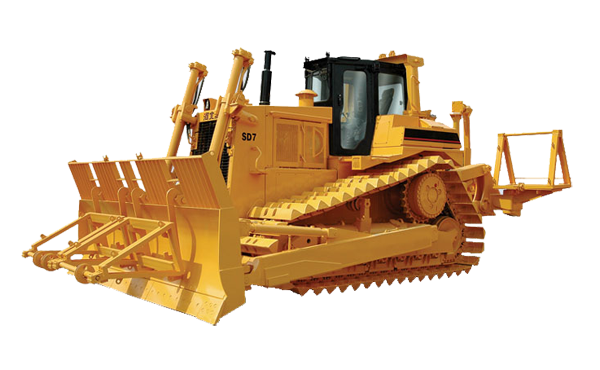

Кабелеукладчик модель MX220 собран на основе бульдозера модель SD7 LGP.Большой привод,дизельный двигатель является моделью CUMMINS NT855-C280,номиральная мощность 230 HP;Общий вес 28600 кг
Технические характеристики кабелеукладчика HBXG (SHEHWA) MX220
| Двигатель |
| Модель |
Cummins NT855-C280 |
| Тип |
Рядный, водяного охлаждения, четырехтактный, с верхним расположением клапанов, прямого впрыска, с турбонагнетателем, дизельный |
| Мощность на маховике, HP |
230 |
| Номинальная скорость вращения, об./мин. |
2000 |
| Количество цилиндров - диаметр × ход поршня, мм |
6-ø139.7 × 152.4 |
| Метод запуска |
Электростартер, 24В |
| Аккумулятор |
24В |
| Воздухоочиститель |
— |
| Трансмиссионная система |
| Гидротрансформатор |
Одноступенчатый, однофазный, трехэлементный |
| Трансмиссия |
Планетарная передача, многодисковое сцепление, гидравлическое соединение, принудительная смазка |
| Коническая зубчатая передача |
Косозубое коническое зубчатое колесо, одноступенчатое понижение, смазка разбрызгиванием |
| Муфта поворота |
Многодисковая в масляной ванне, подпружиненная, с гидравлическим отжимом |
| Тормоз муфты поворота |
Ленточный тормоз в масляной ванне с гидроусилителем и клапаном внутренней связи |
| Бортовой редуктор |
Прямозубая цилиндрическая зубчатая передача, двойное понижение, смазка разбрызгиванием |
| Скорость передвижения, км/ч |
| Вперед, 1-2-3 передачи |
3.8 – 6.8 – 11.8 |
| Назад, 1-2-3 передачи |
4.9 – 8.5 – 14.3 |
| Шасси |
| Ведущая звездочка |
Сегментная |
| Натяжение гусеницы |
Гидравлически регулируемое |
| Количество опорных роликов, на сторону |
6 |
| Количество поддерживающих роликов, на сторону |
2 |
| Ходовая часть |
| Тип гусениц |
Сборные с одиночными грунтозацепами |
| Длина гусеницы на грунте, мм |
2840 |
| Шаг гусеницы, мм |
216 |
| Ширина башмака, мм |
910 |
| Количество башмаков, на сторону |
38 |
| Дорожный просвет, мм |
405 |
| Колея, мм |
2000 |
| Преодолеваемый подъем, ° |
продольное направление 30° / поперечное направление 25° |
| Гидравлическая система рабочего оборудования |
| Рабочее давление, МПа |
19.1 |
| Интенсивность нагнетания, л/мин |
194 |
| Нагнетатель |
Сдвоенный шестеренчатый насос |
| Позиции клапана |
Поднимать, держать, опускать, вхолостую |
| Диаметр гидроцилиндра, мм |
ø110 |
| Рабочее оборудование |
| Тип отвала |
Прямой |
| Габаритные размеры, длина × ширина × высота, мм |
6001 × 3725 × 3402 |
| Эксплуатационная масса, кг |
28600 |
| Габариты отвала, ширина × высота, мм |
3725 × 1210 |
| Макс. высота подъема отвала, мм |
1210 |
| Макс. глубина среза, мм |
540 |
|
