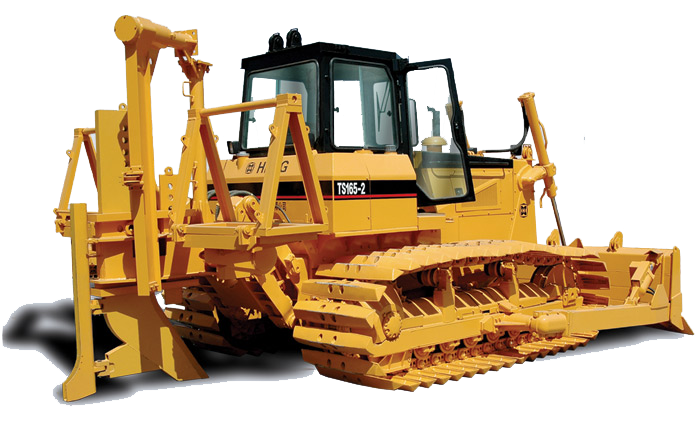

Кабелеукладчик на базе болотоходного бульдозера HBXG (SHEHWA) MX165 предназначен для работ по бестраншейной прокладке кабельных линий (оптоволоконный кабель, кабель связи, силовой кабель и др.) в сложных горно-геологических условиях, в грунтах 1-4 категории прочности.
Основные характеристики:
- регулируемая глубина укладки
- возможность укладки нескольких кабелей одновременно
- специальные плоскости засыпают уложенный кабель грунтом, практически не оставляя следов работы
- широкие болотоходные гусеницы позволяют производить укладку на мягких и слабонесущих грунтах
- возможность выполнять вспомогательные подъемные работы
- возможность использования в качестве бульдозера
- возможность транспортировки 2 запасных катушек кабеля
- простота и удобство управления
Рабочие характеристики:
- макс. глубина укладки – 1400 мм
- макс. диаметр кабеля – 40 мм
- скорость укладки (зависит от категории грунта и условий рельефа) – до 2,5 км/ч
- макс. диаметр кабельной катушки – 1800 мм
- макс. ширина кабельной катушки – 1000 мм
- макс. грузоподъемность талевой лебедки – 700 кг
Технические характеристики кабелеукладчика на базе болотоходного бульдозера HBXG (SHEHWA) MX165
Двигатель
|
Модель
|
WD10G178E15, рядный 4-тактный с водяным охлаждением
|
ShangchaiG128ZG8, рядный 4-тактный с водяным охлаждением
|
Номинальная скорость вращения, об./мин.
|
1800
|
Мощность на маховике, кВт
|
130
|
Количество цилиндров - диаметр x ход, мм
|
6 - ø126 x 130
|
6 - ø135 x 150
|
Расход топлива, г/кВт*ч
|
≤225
|
Макс. крутящий момент (при 1200-1300 об./мин.), Нм
|
870
|
838
|
Метод запуска
|
Электростартер, 24В
|
Трансмиссионная система
|
Гидротрансформатор
|
Одноуровневый, однофазный, трехэлементный
|
Трансмиссия
|
Планетарная передача, принудительная смазка
|
Коническая зубчатая передача
|
Одноуровневый, коническое зубчатое колесо, смазка разбрызгиванием
|
Муфта поворота
|
Мокрого типа, многодисковая, пружинный прижим, гидравлическая поддержка
|
Тормоз муфты поворота
|
Мокрого типа, пластинчатый, педаль с гидравлической поддержкой
|
Бортовой редуктор
|
Цилиндрическое прямозубое колесо, двухступенчатое понижение скорости, смазка разбрызгиванием
|
Шасси
|
Ведущая звездочка
|
Сегментная
|
Количество поддерживающих роликов, на сторону
|
2
|
Количество опорных роликов, на сторону
|
6
|
Натяжение гусеницы
|
Гидравлически регулируемое
|
Ходовая часть
|
Тип
|
Герметизированные смазанные гусеницы с одиночными грунтозацепами
|
Шаг гусеницы, мм
|
203
|
Ширина башмака, мм
|
1070
|
Длина гусеницы на грунте, мм
|
2570
|
Дорожный просвет, мм
|
352.5
|
Колея, мм
|
1880
|
Преодолеваемый уклон, °
|
30° / 25°
|
Гидравлическая система рабочего оборудования
|
Рабочее давление, МПа
|
12
|
Интенсивность нагнетания (при 1800 об./мин.), л/мин
|
190
|
Нагнетатель
|
Сдвоенный шестеренчатый насос
|
Позиции управляющего клапана
|
Поднимать, держать, опустить, вхолостую
|
Скорость передвижения, км/ч
|
Вперед, 1-2-3-4-5 передачи
|
2.5 – 3.3 – 5.7 – 7.5 – 10.61
|
Назад, 1-2-3-4 передачи
|
3.5 – 4.6 – 7.9 – 10.5
|
Рабочее оборудование
|
Тип отвала
|
Прямой отвал
|
Габаритные размеры, длина x ширина x высота, мм
|
5416 × 3297 × 3160
|
Давление на грунт, МПа
|
0.0283
|
Призма волочения, м³
|
5
|
Габариты отвала, ширина х высота, мм
|
3297 х 1170
|
Макс. высота подъема отвала, мм
|
1000
|
Макс. глубина среза, мм
|
420
|
Эксплуатационная масса, кг
|
17800
|
|
