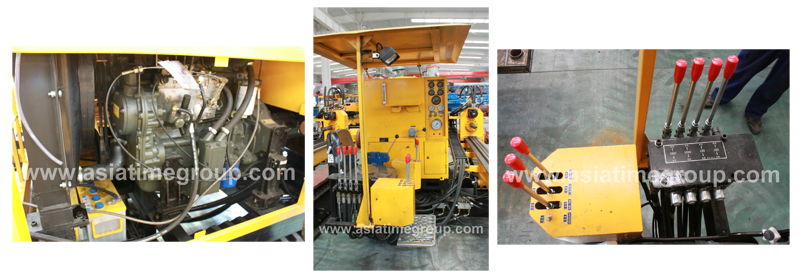

This Equipamentos de Perfuração Direcional DDW150E is carried on a track vehicle. It is featured for compact construction work with convenient movement. Though the rig is small, its ability and results are quite big.
|
项目
|
ITEM
|
数据
|
|
发动机功率（kW/rpm）
|
Engine power
|
59/2400
|
|
推力/拉力 （kN）
|
Thrust/Pulling force
|
150/150
|
|
扭矩 （Nm）
|
Maximum spindle torque
|
5000
|
|
输出轴转速 （r/min）
|
Spindle rotation speed.
|
0—80
|
|
钻杆规格（mm）
|
Specification on Drill rod
|
60*3000
|
|
导向孔直径（mm）
|
Drill bit diameter
|
φ100
|
|
配套钻杆（m）
|
Total length of drilling rod
|
150
|
|
钻头级配（个）
|
Back Reamers
|
5（φ240-φ640）
|
|
角度范围（°）
|
Range of drill angle
|
7—20
|
|
泥浆泵排量/压力（L/min/Mpa）
|
Maximum flow of mud pump
|
180~200/8
|
|
泥浆搅拌站(m3)
|
Mud mixing system
|
1.7
|
|
主机尺寸（长*宽*高）m
|
Size of the rig（L*W*H）
|
5.3*1.4*1.5
|
|
动力站尺寸（长*宽*高）m
|
Size of power system（L*W*H）
|
4.0*1.7*2.1
|
|
钻机质量 （T）
|
Weight
|
2.0+2.2
|
